一、产品概述与技术原理
1.1 产品定位
GSJ-P202矿采隔膜压滤设备是上海绿晟针对大规模矿山尾矿深度脱水研发的大型工业级隔膜压滤设备，是GSJ系列工艺链的三级深度脱水核心模块。承接GSJ-T102粗滤后的滤渣（含水率20-35%），采用高压隔膜压榨技术深度脱水至<15%，实现尾矿减量化90%以上。
作为GSJ系列的"最后一公里"，GSJ-P202 的性能直接决定整个系统的产出质量。大型1500x2000mm工业级滤板配合自动拉板、自动卸饼、自动滤布清洗三大自动化功能，实现全流程无人值守。
1.2 隔膜压榨工作原理
● ● 第一步（进料过滤）：滤浆在给料泵压力（≤1.0 MPa）下进入滤室，液体穿过滤布排出，固体被截留形成初滤饼。
● ● 第二步（隔膜压榨）：向隔膜腔内注入高压介质（1.2-1.8 MPa），隔膜膨胀对滤饼施加二次挤压，挤出残余水分。
● ● 第三步（卸饼清洗）：拉开滤板组，滤饼自重脱落。滤布在设定循环后自动清洗。
相比传统板框压滤机（仅靠进料压力脱水），隔膜压榨技术可降低滤饼含水率5-10个百分点。
1.3 结构设计要点
结构部件 | 设计参数 | 技术说明 |
滤板尺寸 | 1500x2000mm（工业级大板） | 超大过滤面积 |
滤室数量 | 80-160个/台 | |
隔膜材质 | 增强聚丙烯（EPDM可选） | 高耐压高弹力 |
压榨压力 | 1.2-1.8 MPa | 隔膜压榨 |
主油缸 | 三缸同步锁紧 | |
自动拉板 | 伺服电机驱动 | 步进/连拉双模式 |
二、技术规格与性能参数
2.1 基本参数
参数项目 | 规格值 | 备注 |
设备型号 | GSJ-P202 | 重载型 |
单台过滤面积 | 200-400 m² | 多规格可选 |
并联台数 | 4-8台并联 | 单线配置 |
滤板尺寸 | 1500x2000mm | 工业级大板 |
滤室数量 | 80-160个/台 | |
压榨压力 | 1.2-1.8 MPa | 隔膜压榨 |
进料压力 | ≤1.0 MPa | |
液压站功率 | 15-22 kW | |
设备重量 | 约18000 kg/台 | |
外形尺寸 | 12000x3000x4000mm | 参考值 |

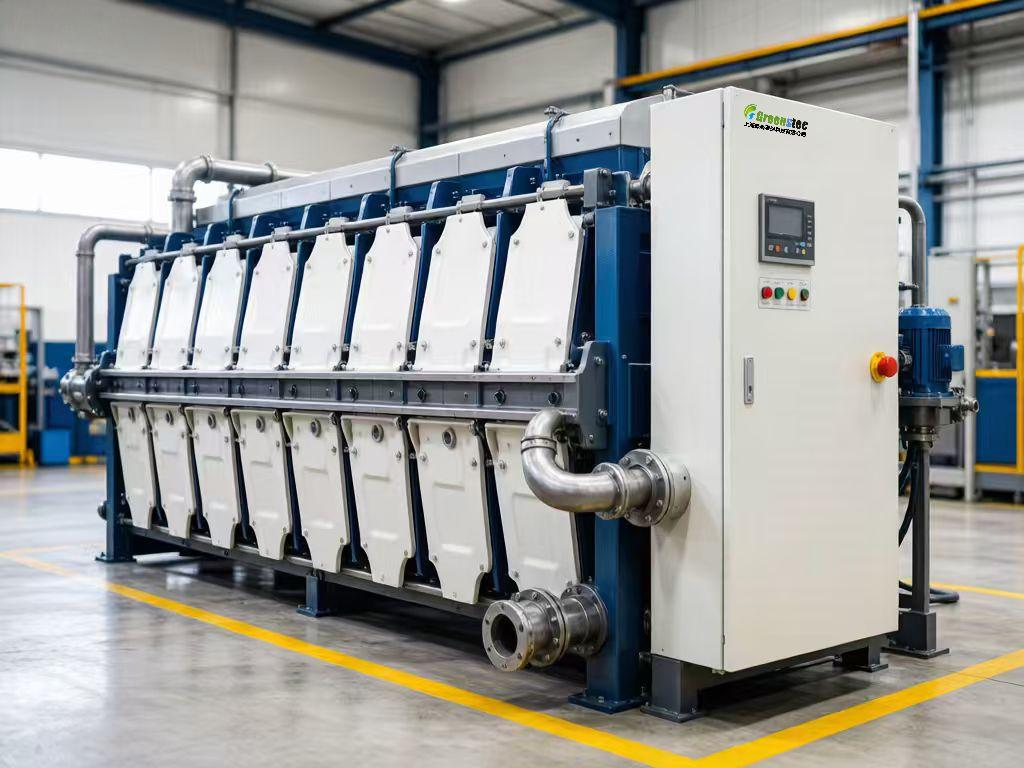

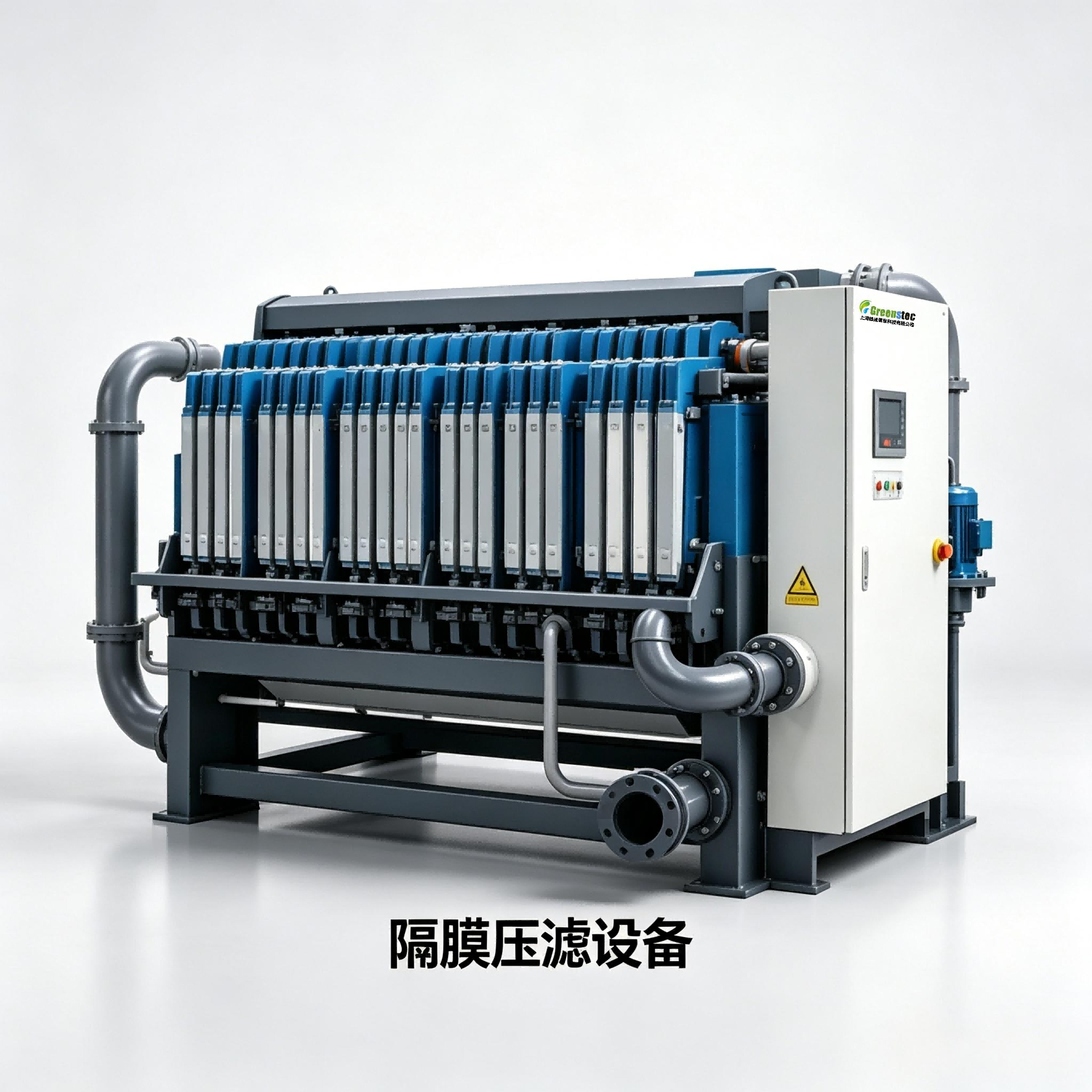

2.2 设备外形
2.3 压滤效果
矿物类型 | 进料含水率 | 压榨压力 | 滤饼含水率 | 单循环时间 |
铜矿尾矿 | 70-80% | 1.5 MPa | 12-15% | 45-60 min |
铁矿尾矿 | 65-75% | 1.6 MPa | 10-14% | 50-70 min |
锂矿 | 75-85% | 1.8 MPa | 13-16% | 40-55 min |
金矿尾矿 | 72-82% | 1.5 MPa | 12-14% | 50-65 min |
三、压滤效果与性能验证
3.1 典型数据
参数 | 单位 | 进料 | 滤饼 | 滤液 |
含固率 | % wt | 25.0 | 87.5 | <0.5 |
含水率 | % wt | 75.0 | 12.5 | >99.5 |
固体回收率 | % | - | 98.5 | - |
四、系统设计与工程应用

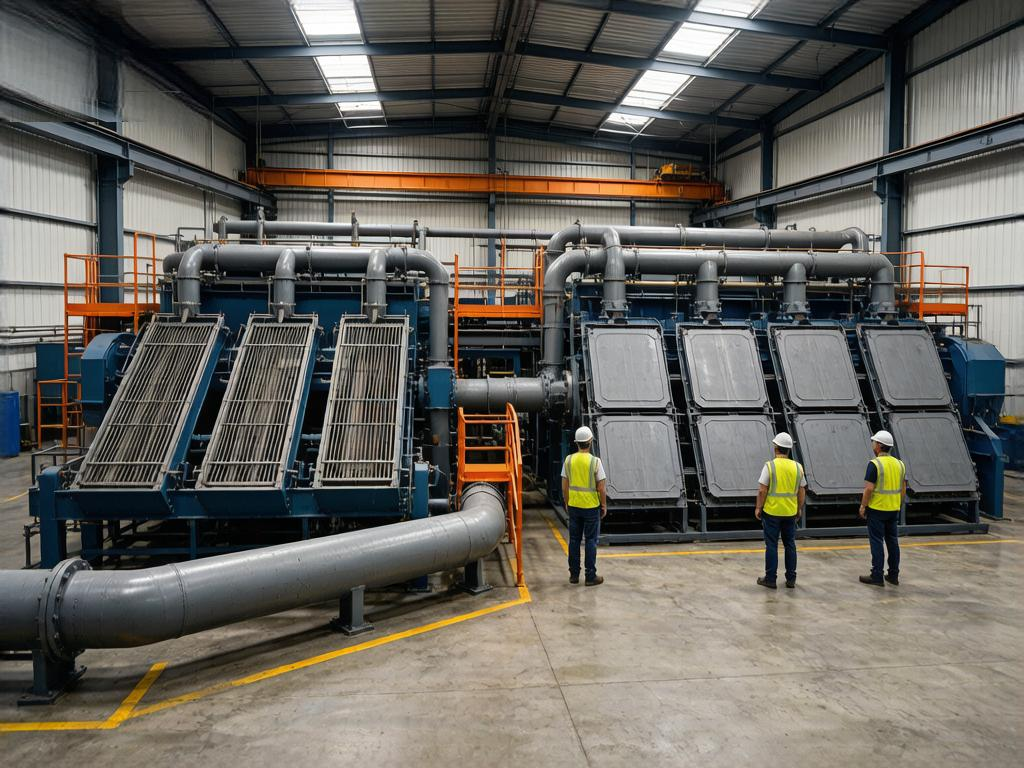

4.1 并联运行
并联台数 | 总过滤面积 | 日处理能力(吨干基/天) | 适用场景 |
2台 | 400-800 m² | 400-600 | 中型尾矿站 |
4台 | 800-1600 m² | 800-1200 | 大型尾矿中心 |
8台 | 1600-3200 m² | 1600-2400 | 特大型矿山 |

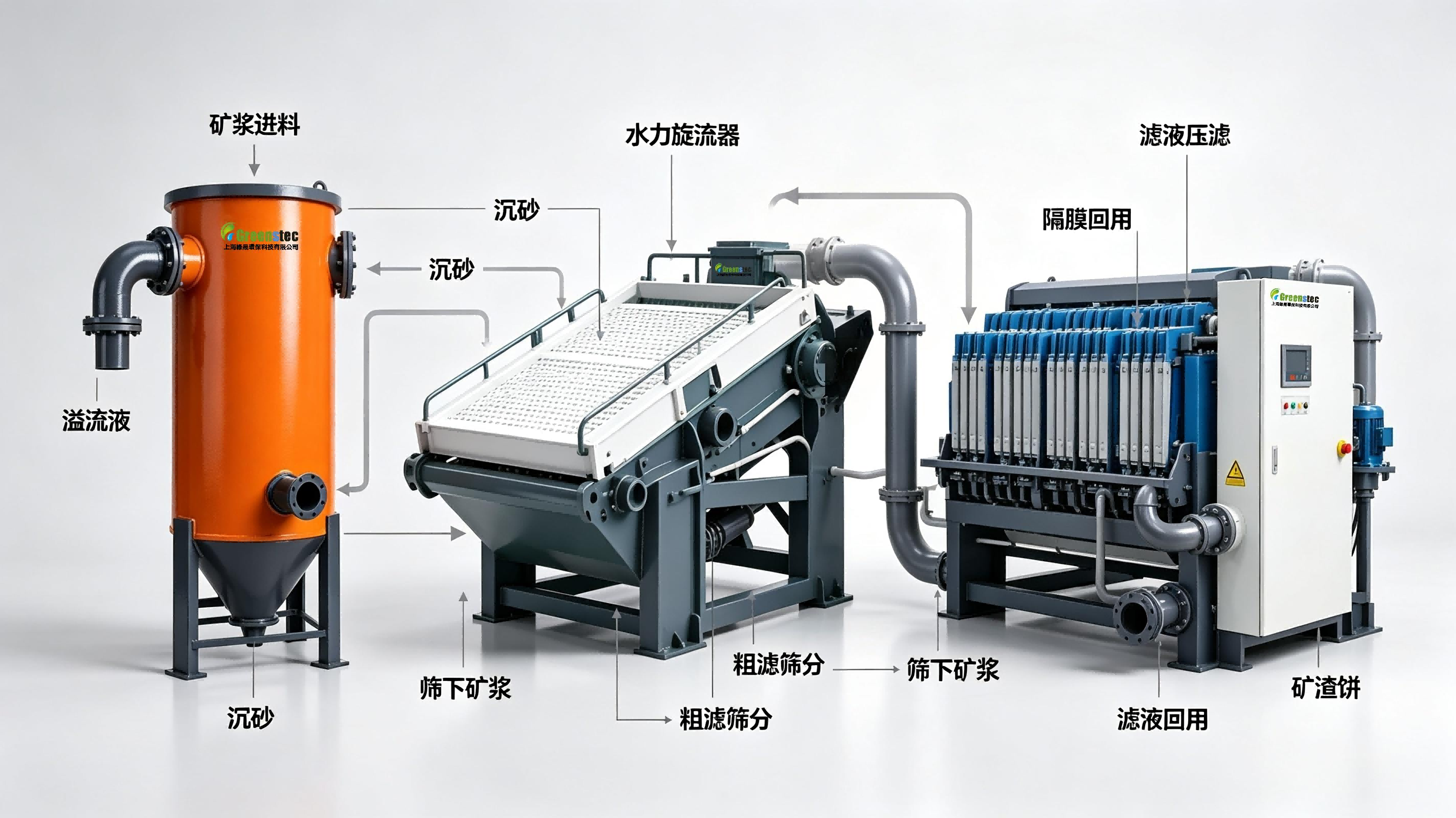

4.2 与上游联用
GSJ-P202 是GSJ系列工艺链的"最后一公里"：
● ● 上游GSJ-T102 滤渣（含水率20-35%）-> P202进料泵
● ● 系统总处理能力：500吨/天原矿
● ● 最终产品：滤饼含水率<15%，可直接干堆
配套文档：
● ● 《GSJ-C100 矿采水力旋流器 完整设计方案》
● ● 《GSJ-T102 矿采粗滤筛分设备 完整设计方案》
4.3 全自动流程
● ● 进料阶段：给料泵变频进料，压力爬升自动判干
● ● 压榨阶段：隔膜充压（1.2-1.8 MPa），保压时间优化
● ● 卸饼阶段：自动拉开滤板组，滤饼自重脱落
● ● 清洗阶段：自动冲洗滤布，循环间隔可编程
五、设备其他图片
