二、产品概述与技术原理

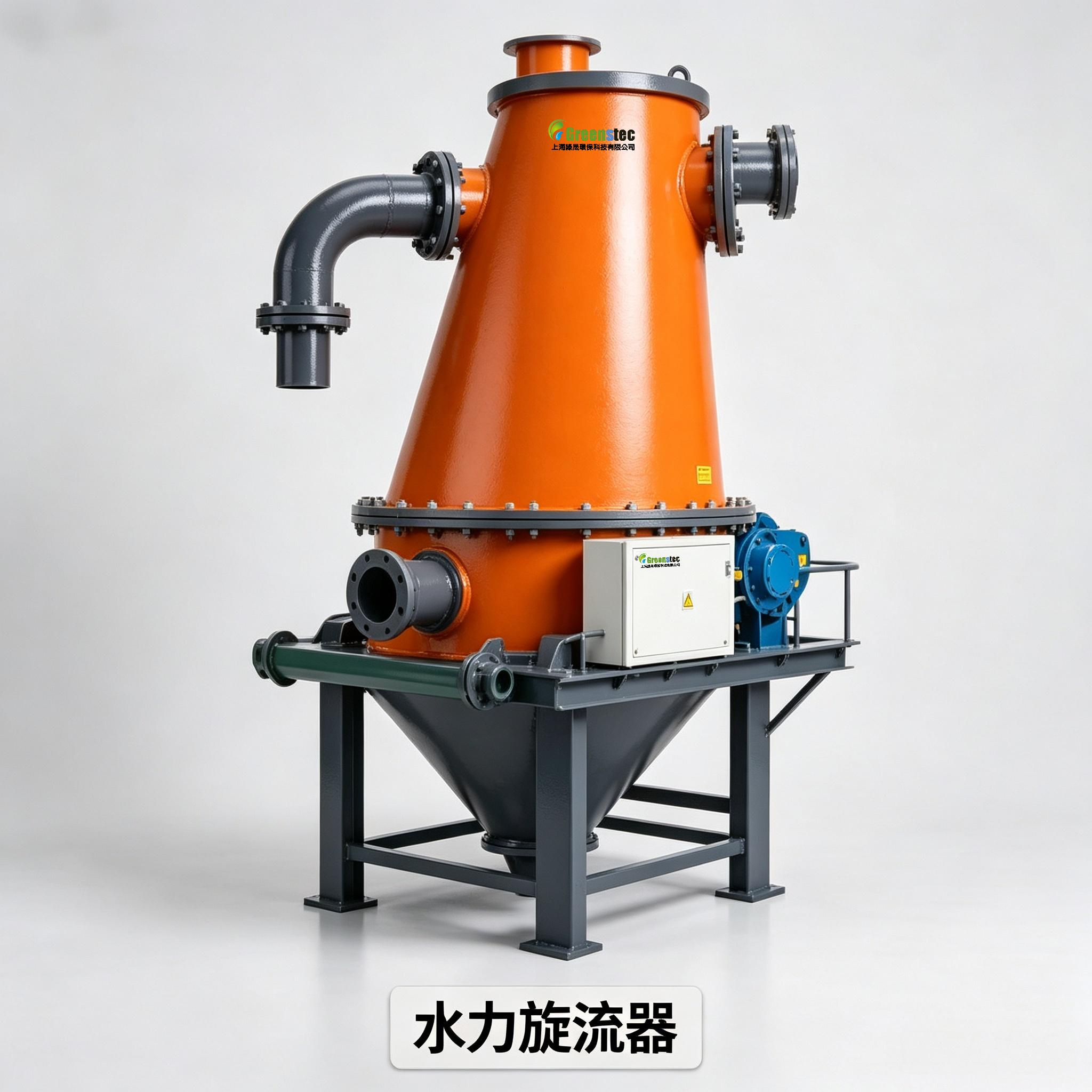

2.1 产品定位
GSJ-C100 矿采水力旋流器是上海绿晟针对大型矿山选矿、尾矿处理及湿法冶炼工艺研发的重载型矿浆分级/浓缩设备。利用离心沉降原理将矿浆按粒径高效分离为粗颗粒（底流）和细颗粒（溢流），是GSJ系列工艺链的一级预处理核心模块。
作为GSJ系列工艺链的起点，GSJ-C100 将原矿矿浆进行分级预处理：底流（粗颗粒，含固量50-70%）进入GSJ-T102粗滤筛分设备；溢流（细颗粒，含固量5-15%）进入浮选系统或达标排放。
2.2 离心沉降工作原理
矿浆以0.1-0.4 MPa压力沿切向进入旋流器圆柱室，在器壁约束下形成高速螺旋运动。粗颗粒所受离心力占优势，被甩向器壁并沿螺旋轨迹向下从底流口排出；细颗粒被向心的内螺旋流携带从溢流管排出。
2.3 结构设计要点
结构部件 | 设计参数 | 技术说明 |
筒体直径 | 350mm（可选250-500mm） | 直径越大处理量越高 |
锥角 | 15°（可调10-20°） | 锥角越大底流越畅 |
溢流管直径 | (0.3-0.5)xD | 越大溢流越粗 |
底流口直径 | (0.15-0.35)xD（可调孔板） | 控制底流浓度 |
入口方式 | 切向单入口/双入口 | 双入口提高处理量50-80% |
主体材质 | Q345R+耐磨合金堆焊层 | 可选聚氨酯或陶瓷内衬 |
三、技术规格与性能参数
3.1 基本参数
参数项目 | 规格值 | 备注 |
产品型号 | GSJ-C100 | 重载型 |
设计处理量 | 100-200 m³/h | 单台标准工况 |
日处理能力 | 500吨固体/天 | 工作20h/d |
筒体直径 | 350mm（可定制） | 核心分离腔 |
锥角 | 15°（可调） | |
入口/溢流/底流 | DN100/DN150/DN80-100法兰 | |
设计压力/温度 | 0.6 MPa / -10~+80℃ | |
设备重量 | 约850 kg | 不含泵组 |
3.2 分级性能
性能指标 | 规格值 | |
分离粒度(d₅₀) | 20-100 μm 可调 | |
分级精度(I) | ≤ 1.2 (d₇₅/d₂₅) | |
底流固体浓度 | 50-70% wt | |
溢流固体浓度 | 5-15% wt | |
总分级效率 | ≥ 75%（对+74μm） | |
压力降 | 0.05-0.2 MPa | |
最大入口固体浓度 | ≤ 45% wt |
四、内部结构与流体动力学
4.1 关键组件
组件名称 | 功能描述 | 材质 |
切向进料口 | 引入矿浆形成旋转流场 | 耐磨合金钢DN100 |
溢流管 | 引出细颗粒内螺旋流 | 不锈钢304 |
圆柱分离室 | 核心分离区域 | 内衬耐磨层 |
锥形分离段 | 加速底流排出 | 内衬聚氨酯或陶瓷 |
底流喷嘴 | 可调孔板控制浓度 | 碳化钨硬质合金 |
4.2 操作参数影响
操作参数 | 增大时效果 | 建议范围 |
入口压力 | 处理量↑、分级粒度↓ | 0.1-0.4 MPa |
底流口直径 | 底流浓度↓、处理量↑ | 0.15-0.35x筒径 |
溢流口直径 | 溢流浓度↑、底流偏细 | 0.3-0.5x筒径 |
给料浓度 | 分离效率↓、底流浓度↑ | ≤ 45%，推荐20-35% |

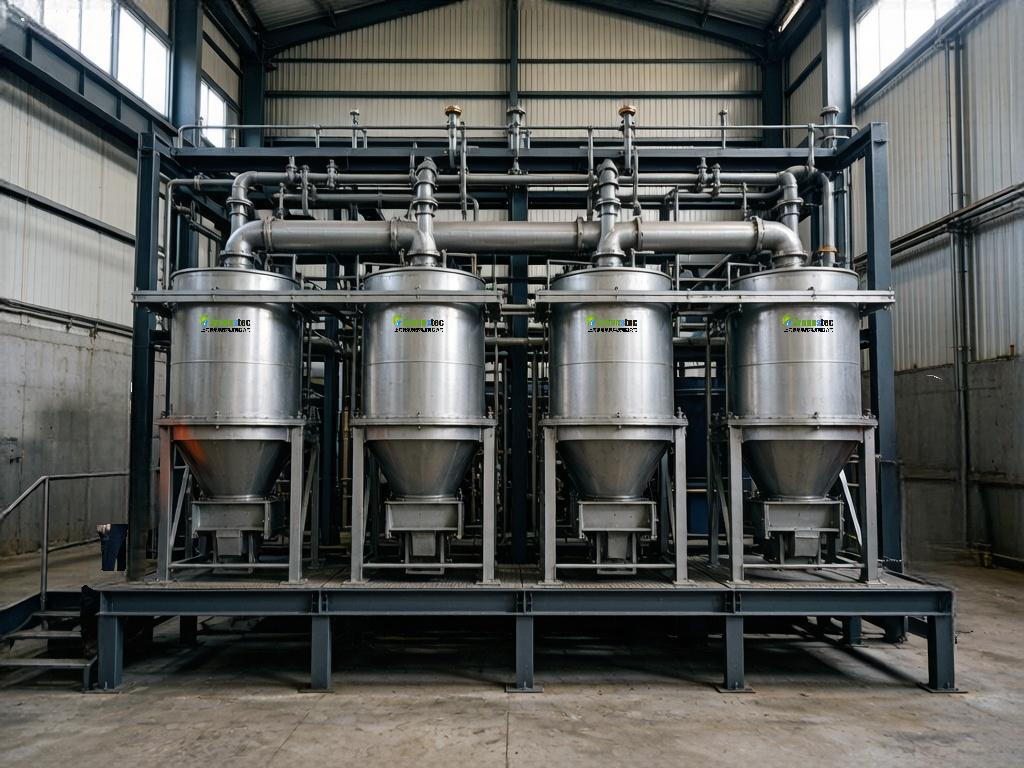

五、系统设计与工程应用

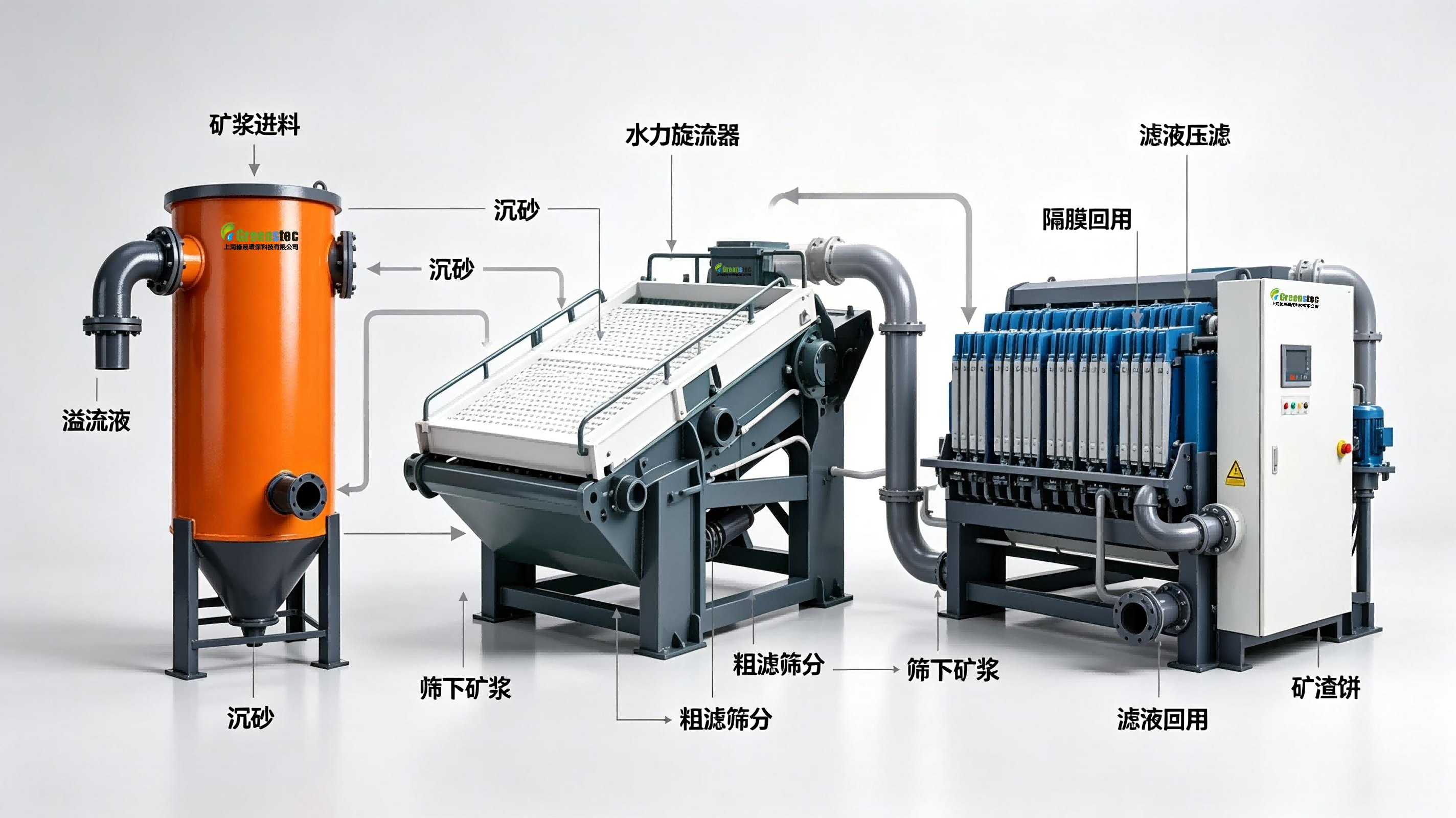

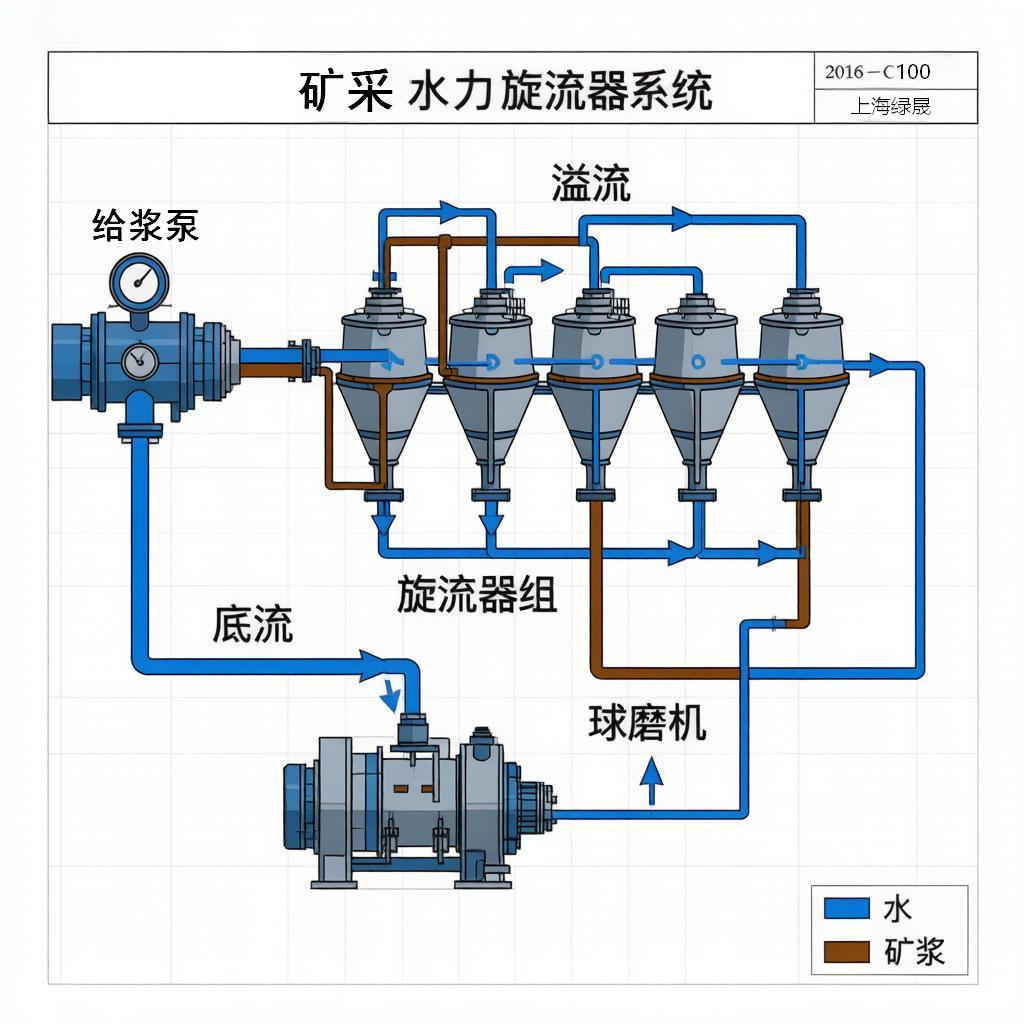

5.1 与GSJ系列上下游联用
GSJ-C100 是GSJ系列的第一级，底流直接对接GSJ-T102 矿采粗滤筛分设备：
● ● 底流（粗颗粒+60%wt）-> GSJ-T102 粗滤脱水至20-35%
● ● GSJ-T102 滤渣 -> GSJ-P202 深度压滤至<15%
● ● 溢流（细颗粒5-15%wt）-> 浮选或排放
详细参数请参阅配套文档：
● ● 《GSJ-T102 矿采粗滤筛分设备 完整设计方案》
● ● 《GSJ-P202 矿采隔膜压滤设备 完整设计方案》
5.2 DCS自动化
● ● 入口压力实时监测与PID调节
● ● 底流浓度在线测量+自动调节底流口
● ● 给料泵变频控制（VFD）
● ● 设备状态监测与DCS集成
